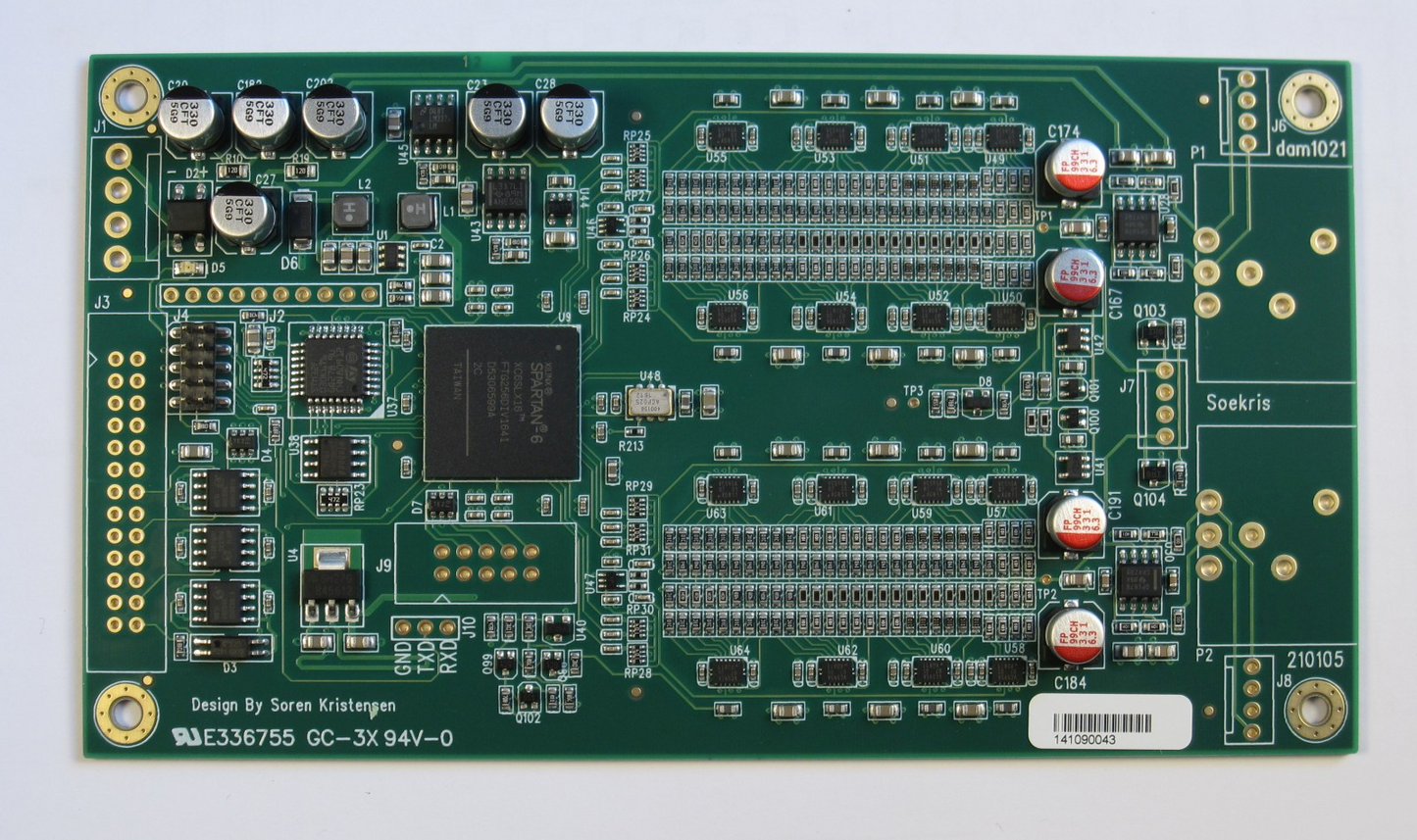

Dam 1021 R2R DAC Diy Board

dam1021 是一款基於離散R-2R 符號幅度DAC 設計的DAC 模組，具有基於FPGA 的FIFO 緩衝/時脈恢復和自訂數位濾波器、< 1 ps 抖動時脈產生器，具有28 位元分辨率，因此有餘量，過採樣高達3.072兆赫。來自 SPDIF、I2S 和 USB（透過 USB 至 I2S 介面板）的高達 24 位元/384 Khz 輸入，I2S 介面上具有隔離。該板非常靈活，具有數位音量控制和可下載的濾波器參數。該板可透過簡單的串行連接進行完全韌體升級，從而在以後啟用新功能。現在使用 1.05 或更高版本的韌體時完全支援 DSD。

基礎 R-2R 網路的輸出電壓為 1.4V RMS，輸出阻抗為 640 歐姆，因此可以直接驅動很多東西。還有板載平衡輸出驅動器，也可以直接驅動高阻抗（>= 300 歐姆）耳機。電源也是板載的，只需增加一個5W+的環形變壓器即可。
