Sonic Imagery Labs 994Enh-Ticha 分立式運放 (Opamp) HC OR FC Version

FC Variant Dual Discrete Operational Amplifier in
Retail Pkg - Replace Outdrv Res with ASM2575
1206 SMD Naked Foil and CompLoop Res
ASM2575 Naked Foil Type 0603

994Enh-Ticha 是一款雙路高性能分立運算放大器，專為專業音訊應用以及需要超低雜訊、低失真和高線性無色性能的領域而設計。它被設計為性能升級替代通用雙運算放大器增益塊。
994Enh-Ticha 分立運算放大器在雜訊性能方面達到了新的卓越標準，雜訊為 0.89nV/Rt.Hz@1kHz。這種超低雜訊與出色的高速規格（增益頻寬積>50MHz）、極低的失真輸出以及真正的精密參數（>200μV 失調電壓、118dB 電壓增益開環）相結合。儘管 994Enh-Ticha 的輸入級以接近 1mA 的集電極電流運行以實現低電壓噪聲，但輸入偏壓電流通常小於 1uA。

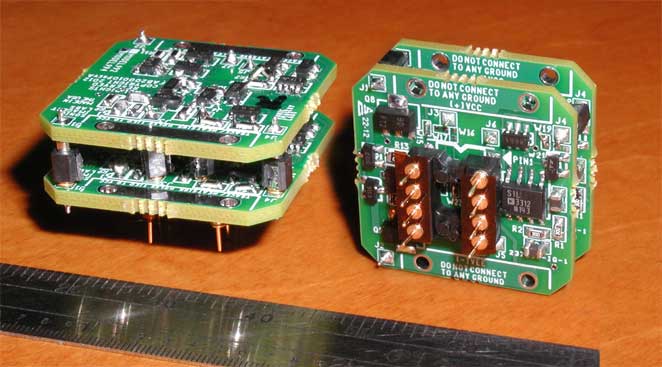

全分立SMT設計採用超精密差分超匹配電晶體對，專為滿足超低雜訊和超低THD音訊系統的要求而設計。除了增強輸入級外，994Enh-Ticha 還採用高效能溫度穩定電源獨立電流源。獨立於電源的電流源允許偏壓保持鎖定在最佳工作點，無論電源電壓或溫度如何。

雙匹配對溫度穩定電流鏡、雙匹配對主動電流負載賦予 994 型出色的電源抑制性能。增強型低失真 A 類輸出驅動級可吸收或提供 150mA 電流，讓模組在需要時直接驅動變壓器或耳機。每個放大器的雜訊、偏移和失真相互匹配，誤差在 0.1% 以內，並且兩個放大器通道均滿足或超過已發布的規格。

994Enh-Ticha 運算放大器是真正的雙極運算放大器，其行為也是如此。它不像市場上的其他設計那樣需要飛線。這是真正的直接替換升級。由於 994Enh 是一款真正的運算放大器，因此只要正確實施外部偏置，它也可以在單一電源應用中運作。

由於 994Enh 具有高電流驅動能力，因此可以縮小應用電路內的支援電路阻抗。這可以降低整體系統噪聲，而不會增加失真。 994Enh-Ticha 分立運算放大器電壓雜訊小於 50 歐姆電阻的熱雜訊。因此，即使在源阻抗極低的感測器或音訊放大器應用中，994Enh-Ticha 對總系統雜訊的影響也可以忽略不計。

腳位排列符合標準8腳雙列直插單片IC封裝，可直接更換。有關可升級的典型單晶片運算放大器，請參閱資料表第 6 頁的表 1。

特徵：

• 超低總諧波失真，0.0003 THD+N @ 1kHz
• 超低雜訊（典型值 0.89nV/rtHz）
• 高電流輸出驅動（150mA 至 600 歐姆 @ ±24V 電源）
• +26dBu 輸出電平（600 歐姆 @ ±24V 電源）
• 標準 8 針 DIP 封裝
• 在±7.5V 至±24V 電源軌上運行
• 工作電流17ma（每安培）
• 電壓增益開環118dB
• 輸出失調電壓比現有同類產品低
• 比現有同類產品更低的輸入漏電流
• 特別強調音頻性能
• 在美國設計、組裝和生產
• 3 年保固
